色色资源免费服务平台_国内大量偷窥精品视频_成人av片免费视频观看网址_美女做爰a片毛片aaaa

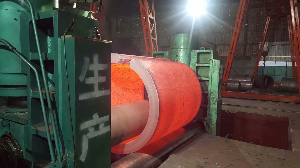

    大口徑卷管生產過程中，一是采用回火后快速冷卻的方法避免高溫脆性，獲取韌性。、二是亞溫淬火法通過鋼種的不完全奧氏體化以有效地改善有害元素及雜質，提高韌性。第一種方法，對熱處理設備要求相對嚴格，需要添加額外成本。

27MnCrV鋼的AC1=736℃，AC3=810℃，亞溫淬火時加熱溫度在740-810℃之間選取。大口徑卷管亞溫淬火選取加熱溫度780℃，淬火加熱的保溫時間15min；淬火后回火選取溫度630℃，回火加熱保溫時間50min。由于亞溫淬火在α+γ兩相區(qū)加熱，在保留部分未溶解鐵素體狀態(tài)下進行淬火，在保持較高強度的同時，韌性得到提高。同時低溫淬火較常規(guī)溫度低，減小了淬火的應力，從而減小了淬火的變形，這樣保證了熱處理的生產的順利操作，而且為后續(xù)的車絲加工等提供了很好的原料。
